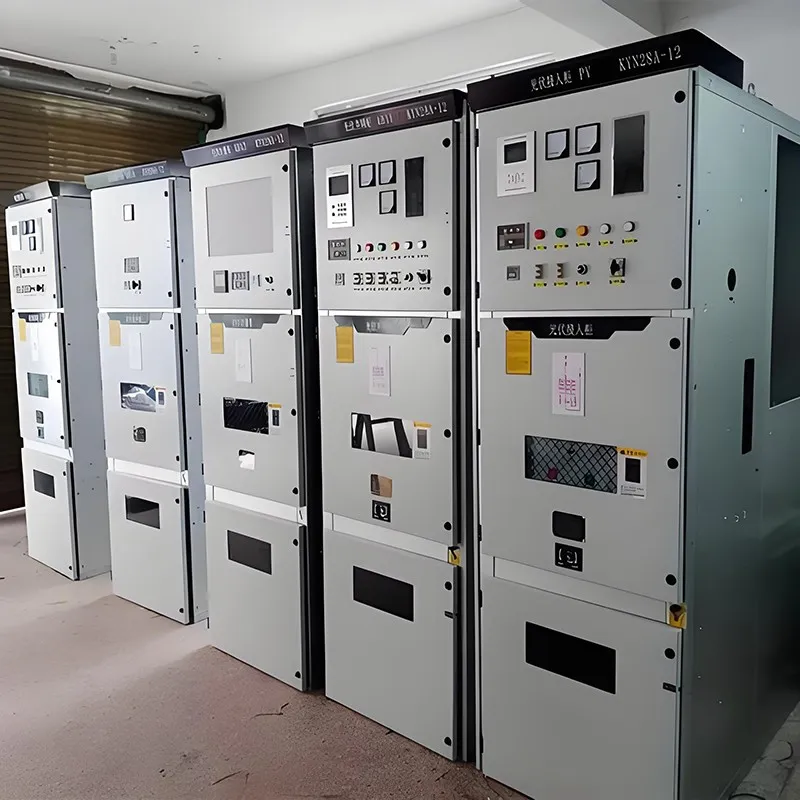

Главный входной шкаф высокого-напряжения

Главный входной шкаф высокого-напряжения расположен на стороне высокого напряжения вашей подстанции.
Он подключается непосредственно к линиям электропередачи.
Его задача — включать, выключать и защищать линии высокого напряжения.
Этот продукт соответствует стандарту IEC 62271-200.
Номинальное напряжение составляет 12 кВ, 24 кВ или 40,5 кВ.
Номинальный ток составляет от 630А до 3150А.
Выдерживаемое напряжение промышленной частоты составляет 42 кВ в течение 1 минуты.
Выдерживаемое напряжение грозового импульса 75кВ.
Шкаф имеет металлическую-полностью закрытую конструкцию.
Каждый отсек герметизирован отдельно для обеспечения безопасности работников.
В крупных проектах компаний China Railway, China Railway Construction, CCCC и CSCEC используется наш главный входной шкаф высокого-напряжения для подключения к сети.

Внешняя оболочка изготовлена ​​из алюмоцинковой стали толщиной 2 мм.
Этот материал очень хорошо противостоит коррозии.
Дважды-сгибаем и расклепываем для большей жесткости.
Главный выключатель представляет собой вакуумный выключатель с глухим-герметичным полюсом, например VS1 или VD4.
Механический ресурс составляет 30 000 операций.
Электрический ресурс составляет 10 000 операций.
Отключающая способность составляет от 31,5 до 40 кА.
Трансформаторы тока отлиты из эпоксидной смолы и полностью закрыты, с классом точности измерения 0,2S.
Заземлитель имеет механизм быстрого замыкания и может замыкаться при токе короткого замыкания.
Все двери и панели имеют механические и электромагнитные замки.
Мы строго соблюдаем последовательность «пяти-профилактик».
Наша фабрика занимает площадь 2000 квадратных метров и имеет сертификат ISO9001.

Во-первых, бегать безопасно и разумно.
Вакуумный выключатель имеет встроенный рабочий механизм.
Время открытия меньше или равно 35 мс, поэтому дуга длится очень недолго.
Добавляем реле защиты микрокомпьютера, например REF615 или SEPAM.
Он обеспечивает трехступенчатую максимальную токовую перегрузку-, направленную максимальную токовую защиту, максимальную токовую защиту-нулевой последовательности, перегрузку и автоматическое-повторное включение.
Ошибка настройки защиты Меньше или равна 3%.
Он также поддерживает связь IEC 61850 для цифровых подстанций.

Во-вторых, он имеет защиту от-конденсации.
Мы поместили внутрь умный регулятор температуры и влажности с обогревателем.
Это хорошо работает во влажных районах, таких как юг.

В-третьих, работу легко увидеть.
На передней панели имеется мнемосхема шины и индикаторы состояния.
Мы предоставляем полные отчеты о типовых испытаниях, а также доказательства сейсмических испытаний и испытаний на внутреннюю дугу.
Этот главный входной шкаф высокого-напряжения имеет надежность-класса надежности.
